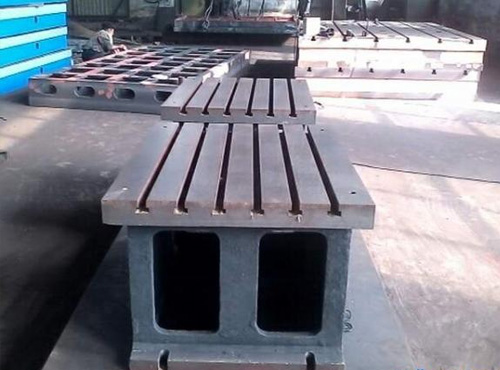

铸铁检验方箱

铸铁检验方箱按JB/T3411.56-99标准制造，材料硬度为HT200，上面带有十字架，用于检验或划   工件的任意角度线，适用于测量和刻标记的固定器。广泛用于零部件平行度、垂直度的检验和划线时支撑工件，一般为边长相同的正方体或长方体，可根据用户要求制作各种规格和等高方箱及长方筒。

铸铁检验方箱特点：

1.铸铁检验方箱用途：铸铁检验方箱主要用于零部件的平行度、垂直度等的检验和划线。铸铁检验方箱是用铸铁制成的具体6个工作面的空腔正方体，其中一个工作面上有V型槽。铸铁检验方箱检定的环境条件：常温、常湿。

2.铸铁检验方箱要求：铸铁检验方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆，棱边倒角。在方箱内壁应有标牌，并标有规格尺寸，级别出厂编号、制造厂名称。

3.铸铁检验方箱精度：对于刮研制方箱除检定平面度外，还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为：1级、2级不少于25点;3级不少于20点。

4.铸铁检验方箱检定方法对于边长为300mm及以下的方箱，检定时在方箱被检面的两端各放置1mm的量块，把刀口尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其较大值，当误差方向不一致时取其较大正差与较大负差值之和，为该受检面平面的平面度。

我国方箱标准将平板分为6级，即000、00、1、2、3级，这个精度分别大致对应于GB1184—80规定的平面度公差的1、2、3、等共6个等级。

铸铁检验方箱检定方法和普通铸铁方箱相似，对于边长为300mm及以下的方箱，检定时在方箱被检面的两端各放置1mm的量块，把刀口尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。
