精密大理石V型块校准方法

文章作者:美鸿量具   发布时间:2020-05-28
大理石V型块是带有一个V型槽的量具,在轴类零件加工或者检测时,起到紧固或定位的作用。花岗石V型块的工作台面的平面度以及V型槽的平行度,平面度以及垂直度都需要符合标准,使用之用可以对V型块度级别进行校准。

 大理石V型块校准方法


  大理石V型块是带有一个V型槽的量具,在轴类零件加工或者检测时,起到紧固或定位的作用。花岗石V型块的工作台面的平面度以及V型槽的平行度,平面度以及垂直度都需要符合标准,使用之用可以对V型块度级别进行校准。


  外观校准


  任何量具在使前和校准之前都需要对外表面进行观察,在影响使用的缺陷下才能进行下一步的验正,比如工作台面的裂纹,比较深的划痕等。

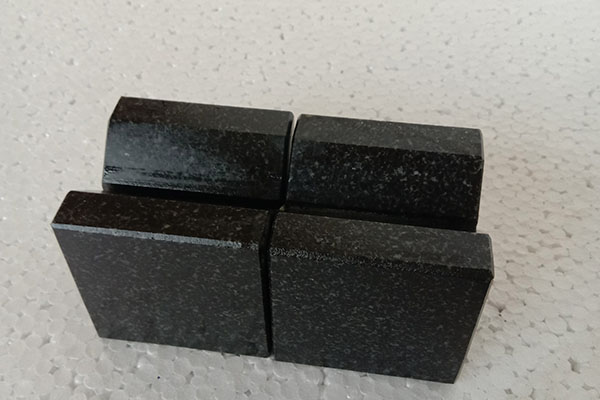

大理石V型块


  校准工具


  校准工具可以选用相应度的测微仪,花岗石工作台、圆柱体检验棒,刀口形直尺


  度校准


  ①平面度


  在花岗石V型块工作台面的正方形对角线和横纵方位上,用0级度的刀口形直尺以光隙方法进行检验。

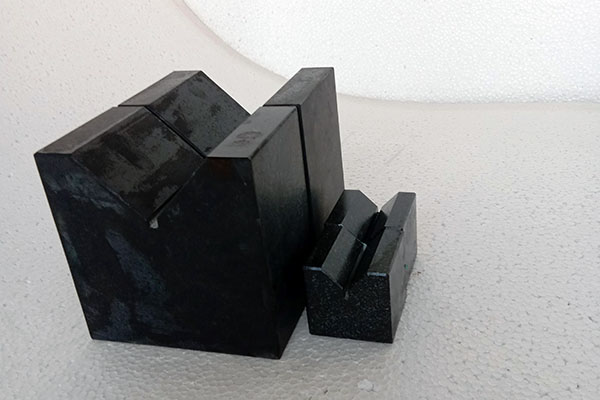

大理石V型块

  ②平行度对称度


  V型块的平行度分别指V型槽对底面和侧面的平行度。将高花岗石V型块置于在花岗石平台上,随后把圆柱体检验棒置于在V型槽内,紧接着再用测微仪的检测头各自触碰在圆柱体检验棒两边母线的较高点上,读得两数值之差就是对V型槽对底边平行度差值;紧接着将V型块旋转180°,在依照上边的检测方法在检测一回,测得V型槽对另一边面的平行度差值,取2个平行度差值中比较大值,就是V型槽对侧边的平行度差值。

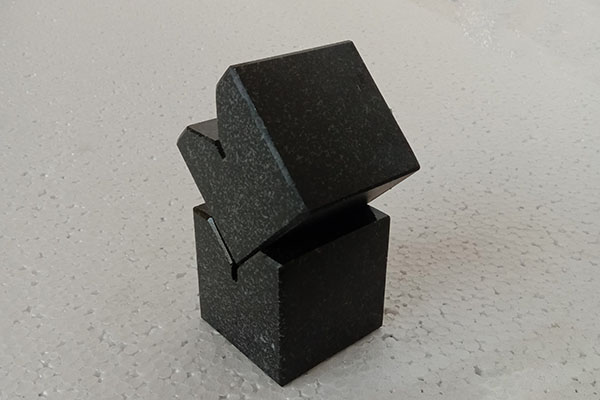

花岗石V型块

  ③垂直度


  花岗石检验平台上边置于测微仪的表加和圆柱体检验棒,使用0级矩形角尺调整测微仪的零位,随后在将花岗石V型块轻轻地置于在检验平台上边,这时需要把V型块的侧边紧紧地靠在圆柱体检验棒,紧接着沿着圆柱体检验棒的轴线方位移动,测微仪数值中比较大的值为垂直度差值。还有V型槽对端面的垂直度也使用同样的方示进行检验。
